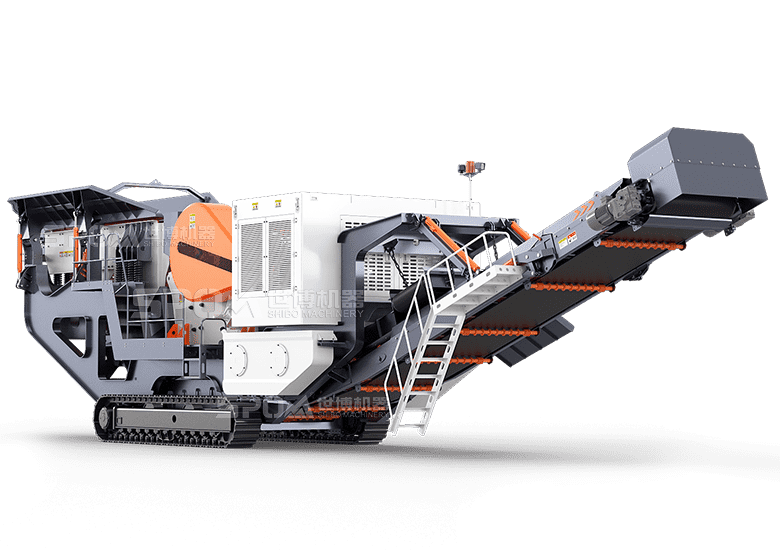

履带式粗破移动破碎站

采用先进的液压驱动,可快速实现皮带升降、排料口调节等操作:配置友好的控制操作面板,不仅可以为用户的生产供更机动灵活的方案选择,还具有强大的故障诊断功能,有效降低设备维护时间。
进料口尺寸:930X580mm

进料粒度:≤480mm

出料口调整范围:60-175mm

适用物料:辉绿岩、河卵石、花岗岩、玄武岩、石灰石、金矿石、铁矿石等。
24小时全国咨询热线

0371-67199558

免费获取报价

采用自行驱动方式,功能齐全、造型美观,在任何地形条件下,均可到达工作场地的任意位置

履带式粗破移动破碎站是我公司根据市场需求,研发的全液压驱动履带式车用地盘行走的 率移动破碎筛分设备。采用自行驱动方式,功能齐全、造型美观,在任何地形条件下,均可到达工作场地的任意位置,其排料粒度大小可调节,破碎规格多样化,广泛适用于冶金、化工、建材、水电等需要经常搬迁的作业的物料加工。

性能特点

01

适应性强

底盘采用履带式全钢性船型结构,强度高、接地比压低、通过性好,能适应山地、 湿地等地貌,具有很好的适应性。

02

转场作业方便

可直接开到现场,、快速进入工作模式,转场作业方便、消除了分体机的繁杂场地基础设施安装作业,减低了物料、工时消耗,降低了工作成本

03

液压驱动、调节方便

采用先进的液压驱动,可快速实现皮带的升降、排料口调节等操作.

04

柴油机性能优良

康明斯柴油机油耗低、噪音小,是稳定可靠、经济环保的动力源,发动机加装军用低温预热启动装置,可征服-25℃的低温环境。

工作原理

履带式粗破移动破碎站工作原理

物料由斗式提升机经给料机均匀输送到履带式液压驱动破碎站内,经破碎机作初步破碎以后,由圆振动筛构成闭路系统,实现物料的循环破碎,符合粒度要求的物料由输送机输出,从而达到生产目的。还可以根据实际生产需求去除圆振动筛,而直接对物料进行初步破碎,然后配合其他破碎设备进行操作。

技术参数

机型 TC96 TC106 TC116 TC120
给料机
设备 GZD9638 ZSW1042 GZD1142 GZD1248
电机 5.5KW*2 7.5KW*2 7.5KW*2 7.5KW*2
驱动方式 电机驱动 电机驱动 电机驱动 电机驱动
破碎机
设备 SC96 SC106 SC116 SC120
最大进料粒度 550mm 650mm 700mm 800mm
电机 90KW 110KW 132KW 160KW
驱动方式 电机驱动 电机驱动 电机驱动 电机驱动
车架
液压履带底盘 35T DL385V DL385V NS415E
船型车架 Q345B焊接 Q345B焊接 Q345B焊接 Q345B焊接
主输送机
堆料高度(mm) B1000*12.9米 B1000*12米 B1000*12米 B1000*12.9米
长x宽(mm) 电机减速器驱动11KW 电机减速器驱动11KW 电机减速器驱动11KW 电机减速器驱动15KW
主皮带功率(kw) EP300-B1000*5(6.0+1.5) EP300-B1000*5(6.0+1.5) EP300-B1000*5(6.0+1.5) EP300-B1200*5(6.0+1.5)
出土皮带机
规格 B650*6.8米 B650*6.8米 B650*6米 B650*6.8米
驱动方式 电机减速器驱动4KW 电机减速器驱动4KW 电机减速器驱动4KW 电机减速器驱动4KW
环形聚酯帆布带 EP200-B650*3(4.5+1.5) EP200-B650*3(4.5+1.5) EP200-B650*3(4.5+1.5) EP200-B650*3(4.5+1.5)
除铁器
规格 RCYQ-13 RCYQ-13 RCYQ-13 RCYQ-13
驱动方式 电机减速器驱动3KW 电机减速器驱动3KW 电机减速器驱动3KW 电机减速器驱动3KW
动力系统
发电机组 240KW发动机组 300KW发动机组 300KW发动机组 300KW发动机组
电气系统
电气控制柜 颚破电机软启动,其他电机直接启动,主要电气元件施耐德 颚破电机软启动,其他电机直接启动,主要电气元件施耐德 颚破电机软启动,其他电机直接启动,主要电气元件施耐德 颚破电机软启动,其他电机直接启动,主要电气元件施耐德
液压系统
料仓 液压自动折叠 液压自动折叠 液压自动折叠 液压自动折叠
皮带机折叠油缸 液压自动折叠 液压自动折叠 液压自动折叠 液压自动折叠
液压泵、阀、附件 负载敏感型,电液比例阀组 负载敏感型,电液比例阀组 负载敏感型,电液比例阀组 负载敏感型,电液比例阀组
