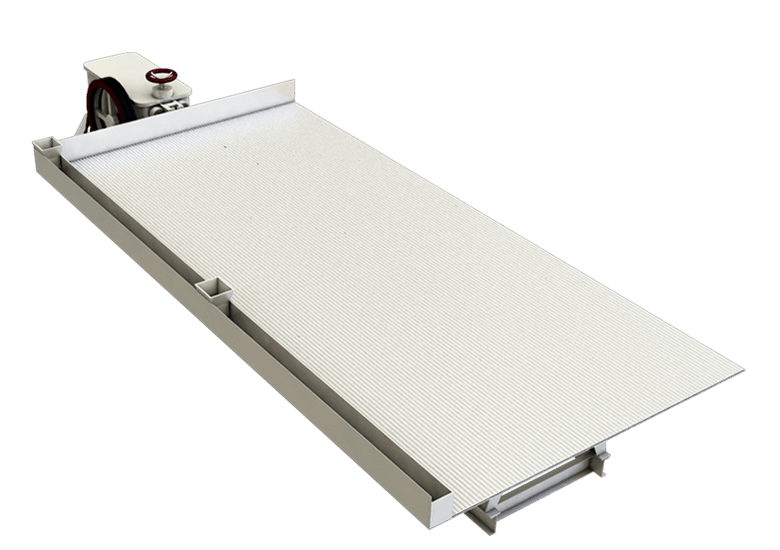

摇床

摇床是用于选别细粒物料的重力选矿设备,可以使矿粒按其密度和粒度不同,沿不同方向运动,并从给矿槽开始沿对角线呈扇形展开,依次沿床面的边沿排出、排矿线长,能精确地产出多种质量不同的产物。
生产能力:10-60T/d

进料粒度:≤0.15-2mm

电机功率:1.1KW

适用物料:煤、铁、锡、钨、金、银、铅、锌、钽、铌、锰、钛等。
24小时全国咨询热线

0371-67199558

免费获取报价

选别效率高,成品效果好,能耗低,性价比高

摇床是用于选别细粒物料的重力选矿设备,可以使矿粒按其密度和粒度不同,沿不同方向运动,并从给矿槽开始沿对角线呈扇形展开,依次沿床面的边沿排出、排矿线长,能精确地产出多种质量不同的产物。选矿摇床具有操作简单、富集比高、选别效率好和物料回收率高等特点,与传统工艺相比,具有不用药剂、耗能低、便于管理等优点。主要用于2-0.02毫米矿砂及矿泥级别的铁、锰、金、钨、铅、锡、铬、钛、铋、钽等有色金属、黑色金属以及稀有贵金属矿物的粗选、精选、扫选等不同的选矿作业;另外还有选别在4-0.02毫米的硫铁矿;适当改换床条型式可用于选别末煤和煤泥以及粗砂、细砂、矿泥等不同粒度的物料。

性能特点

01

选别效率高、工作稳定

床面采用双曲波床面制造,机器处理量大、物料回收率高,富集率高且选别效率高。能快速进行生产作业,工作稳定持久。

02

恒温效果好

具备恒温恒湿功能,依靠水位自动识别系统、低水位声光报警和自动上水功能,防止样品出现蒸发干枯现象。静音风扇设计和强制式对流方式,确保了良好的恒温效果。

03

快速降温、自动化霜

具有强劲快速的制冷系统、自动化霜功能,保证仪器能在低温状态下长时间运行。

04

具备自身安全保护功能

摇床设有自动运转装置和漏电、过电流保护、超负荷保护等安全保护功能,如在发生电机过热、速度失控情况时,设备会保护性切断各自的电源并声光报警。

工作原理

摇床主要是由电动机、调坡器、床头、床面、水槽、矿槽、来复条等部分组成。电动机带动皮带驱动皮带轮转动,曲轴旋转摇杆在皮带轮的转动作用下进行上、下运动,曲轴旋转摇杆连接床面,物料由床面一角的给料槽输入,同时水槽开始供给横向水流,曲轴旋转摇杆向下运动时,床面内弹簧受到肘板和往复杆的后推力压缩,床面作后退运动,当曲轴旋转摇杆向上运动时,弹簧受张力促使床面向前运动,在床面上的物料在重力,水流冲击力和床面往复作用力的作用下按照自身的比重和粒度进行分层选别,比重和粒度不同的物料沿运动方向呈扇形分流,分别获得精矿和尾矿,从而实现摇床的选矿作业。

技术参数

名称 粗砂摇床 细砂摇床 矿泥摇床
床面尺寸 长度(mm) 4450 4450 4450
传动端宽(mm) 1855 1855 1855
精矿端宽(mm) 1546 1546 1546
最大给矿粒度(mm) 2 0.5 0.15
给矿量(t/d) 30-60 10-20 15-25
给矿浓度(%) 25-30 20-25 15-25
行程(mm) 16-22 11-16 8-16
频率(f) 45-48 48-53 50-57
床面清洗水量(t/d) 80-150 30-60 10-17
床面横向坡度(Degree) 2.5-4.5 1.5-3.5 1-2
床面纵向坡度(%) 1.4 0.92 ----
床面尖灭角(Degree) 32-42 40 42
选矿面积(㎡) 7.6 7.6 7.6
床面长度比 2.6 2.6 2.6
床面端面形状 矩形 锯齿形 三角形
电机功率(kw) 1.1 1.1 1.1
传动机构 偏心连杆机构
