回转窑

回转窑是指旋转煅烧窑(俗称旋窑),属于水泥建材设备,广泛应用于水泥、冶金、建材、化工、环保等领域,具有结构简单、运转率高,生产过程控制方便可靠、出窑产品质量高、易损件少的特点。
生产能力:180-10000t/d

电机功率:55-2×950KW

总重量:149.61-1659t

适用物料:煅烧水泥熟料、冶金行业焙烧、耐火材料焙烧、化工厂焙烧
24小时全国咨询热线

0371-67199558

免费获取报价

适应性强,易于控制,热利用率高,成品质量更好

回转窑是指旋转煅烧窑(俗称旋窑),属于水泥建材设备,广泛应用于水泥、冶金、建材、化工、环保等领域,具有结构简单、运转率高,生产过程控制方便可靠、出窑产品质量高、易损件少的特点。回转窑按照外型分为变径回转窑和通径回转窑,按处理物料不同可分为水泥窑、冶金化工窑和石灰窑等。水泥窑主要用于煅烧水泥熟料,分干法生产水泥窑和湿法生产水泥窑两大类。冶金化工窑则主要用于冶金行业钢铁厂贫铁矿磁化焙烧;铬、镍铁矿氧化焙烧;耐火材料厂焙烧高铝钒土矿和铝厂焙烧熟料、氢氧化铝;化工厂焙烧铬矿砂和铬矿粉等类矿物。石灰窑(即活性石灰窑)用于焙烧钢铁厂、铁合金厂用的活性石灰和轻烧白云石等,用户可根据实际物料需求,选择适合的设备类型。

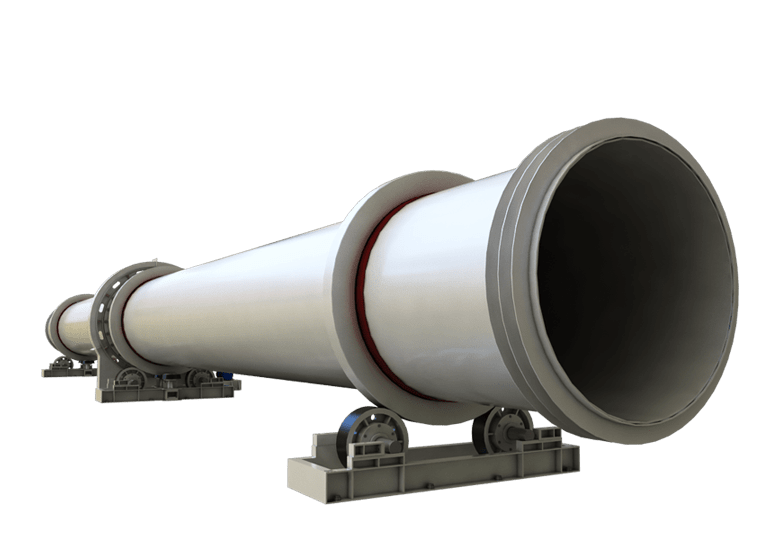

回转窑

性能特点

01

密封性好

回转窑两端使用组合式不锈钢鳞片密封,保证了密封的可靠性,使漏风系数小于10% 。

02

窑体控制灵活

窑体与水平呈一定的斜度,整个窑体由托轮装置支承,并有控制窑体上下窜动的挡轮装置,用户可灵活控制窑体

03

运行安全、可靠

传动部分设置主传动装置,还设置了为保证在主传动电源中断时仍能使窑体慢速转动、防止窑体变形的辅助传动装置

04

绿色环保

回转窑工作过程中基本上不会发出任何噪音,所以它的耗能低。

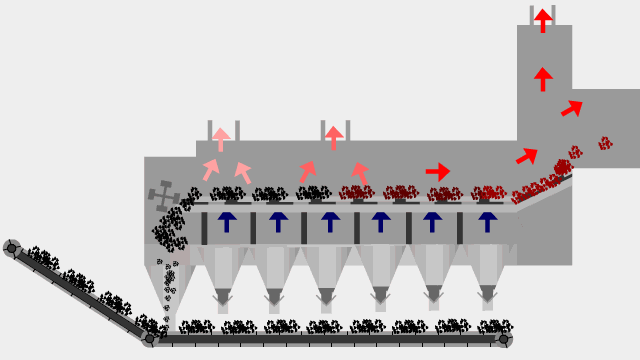

工作原理

回转窑主要结构由窑头、窑尾、筒体、支承装置、电机、驱动装置等组成。其中,支承装置为3组托辊,窑尾设有扩大带,筒体内衬由高铝砖和镁铬砖砌筑。 回转窑是一个有一定斜度的圆筒状物,斜度为3~3.5%,借助窑的转动来促进料在回转窑内搅拌,使料互相混合、接触进行反应。窑头喷煤燃烧产生大量的热,热量以火焰的辐射、热气的对流、窑砖传导等方式传给物料。物料依靠窑筒体的斜度及窑的转动在窑内向前运动。

技术参数

产品规格 窑体尺寸 电机功率(kw) 总重量(t) 备注
直径(m) 长度(m) 斜度(%) 处理能力(t/d) 转速(r/min)
Φ2.5×40 2.5 40 3.5 180 0.44-2.44 55 149.61
Φ2.5×50 2.5 50 3 200 0.62-1.86 55 187.37
Φ2.5×54 2.5 54 3.5 280 0.48-1.45 55 196.29 窑外分解窑
Φ2.7×42 2.7 42 3.5 320 0.10-1.52 55 198.5
Φ2.8×44 2.8 44 3.5 450 0.437-2.18 55 201.58 窑外分解窑
Φ3.0×45 3 45 3.5 500 0.5-2.47 75 201.94
Φ3.0×48 3 48 3.5 700 0.6-3.48 100 237 窑外分解窑
Φ3.0×60 3 60 3.5 800 0.3-2 100 310
Φ3.2×50 3.5 50 4 1000 0.6-3 125 278 窑外分解窑
Φ3.3×52 3.3 52 3.5 1300 0.266-2.66 125 283 预热分解窑
Φ3.5×54 3.5 54 3.5 1500 0.55-3.4 220 363
Φ3.6×70 3.6 70 3.5 1800 0.25-1.25 125 419
Φ4.0×56 4 56 4 2300 0.41-4.07 315 456
Φ4.0×60 4 60 3.5 2500 0.396-3.96 315 510
Φ4.2×60 4.2 60 4 2750 0.41-4.07 375 633
Φ4.3×60 4.3 60 3.5 3200 0.396-3.96 375 583
Φ4.5×66 4.5 66 3.5 4000 0.41-4.1 560 710.4
Φ4.7×74 4.7 74 4 4500 0.35-4 630 849
Φ4.8×74 4.8 74 4 5000 0.396-3.96 630 899
Φ5.0×74 5 74 4 6000 0.35-4 710 944
Φ5.6×87 5.6 87 4 8000 Max4.23 800 1265
Φ6.0×95 6 95 4 10000 Max5 950×2 1659
