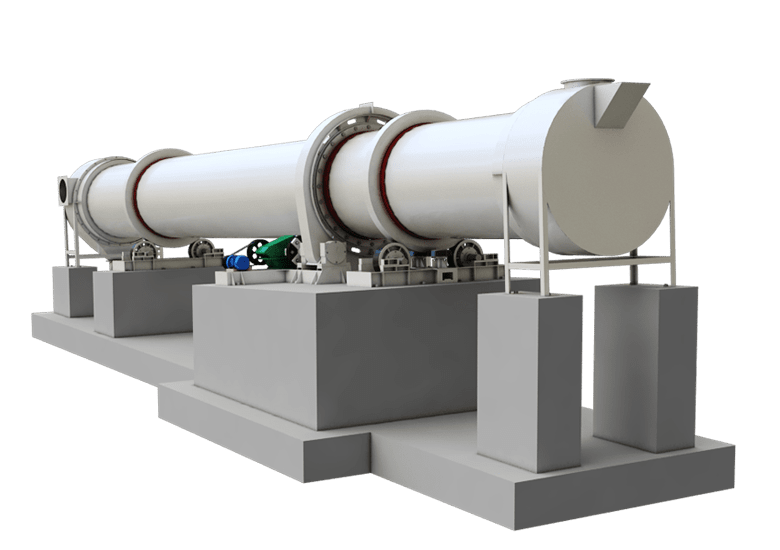

回转烘干机

回转烘干机是物料通过在机体内来回旋转而使物料加热的一种干燥装置,主要用于选矿、建材、冶金、化工等部门烘干一定温度或粒度的物料。回转烘干机采用套筒套列结构使烘干机长度可成倍缩短,由于散热面大幅减少,以致热耗降低,而倍增的热交换面使热效大大提高,可以烘干各种物料。
生产能力:1.9-76mm

筒体容积:9-285m³

电机功率:7.5-160KW

适用物料:金矿石、铁矿石、磁黄铁矿、赤铁矿、褐铁矿、钼矿石、石灰石、河沙等。
24小时全国咨询热线

0371-67199558

免费获取报价

对物料的适应性强、烘干效率高,且设备操作简单可靠

回转烘干机又叫干燥机,是物料通过在烘干机里来回旋转而使物料加热的一种干燥装置,主要用于选矿、建材、冶金、化工等部门烘干一定温度或粒度的物料。回转烘干机采用套筒套列结构使烘干机长度可成倍缩短,由于散热面大幅减少,以致热耗降低,而倍增的热交换面使热效大大提高,可以烘干各种物料。回转烘干机对物料的适应性强、烘干效率高,且设备操作简单可靠,故得到用户的普遍采用。

回转烘干机

性能特点

01

热效率高、煤耗低

设备在扬料安装系统上做了多方面的技术改进,采用了新型多组合式扬料安装,克制了传统烘干机的“风漏”景象,热效率高、煤耗降低20%以下。

02

配件耐用、维修费用低

回转烘干机的转筒采用优质不锈钢制作,筒体美观光滑,经久耐用,绝无划伤织物现象;传动巨细齿轮采用销柱可换齿轮,替代了传统的铸钢齿轮,降低了维修成本和维修时间。

03

适应性强、烘干效果好

适应范围广,可以用于处理颗粒状物料和附着性较强的物料及其他各种物料的烘干,适应性强、烘干效果好。

04

自动化装置、操作简单

采用自动控制装置,只需通过控制面板调节好时间,即可自动完成整个烘干过程,操作简单可靠。

工作原理

回转烘干机的主体部分主要由筒体、前辊圈、后辊圈、齿轮、挡辊;拖辊、小齿轮、出料部分、扬板、减速机、电机、热风道、进料溜槽、炉体等部分组成。 其进行烘干作业时,在回转烘干机设备底部温度达400℃-800℃状态下,物料由提升机从喂料口喂入,在重力作用下由经过打散,破碎,分散装置均布在回转烘干机内部流动(保证了物料在烘干机内部的热交换效果)。热气体由下部热风炉生成,从下向上运动,与物料相接触,通过热传导,对流,辐射等多种方式将热量传递给物料,从而使物料温度不断升高,水分不断被蒸发,符合水分要求的物料从下部出口卸料,带着水蒸汽的气体由烟囱被风机抽出。

技术参数

规格(直径×长度) (m) 筒体容积(m³) 处理能力(t/h) 安装斜度(%) 最高进气温度(℃) 主电动机(kw) 总重量(t)
Φ1.2×8.0 9 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135
