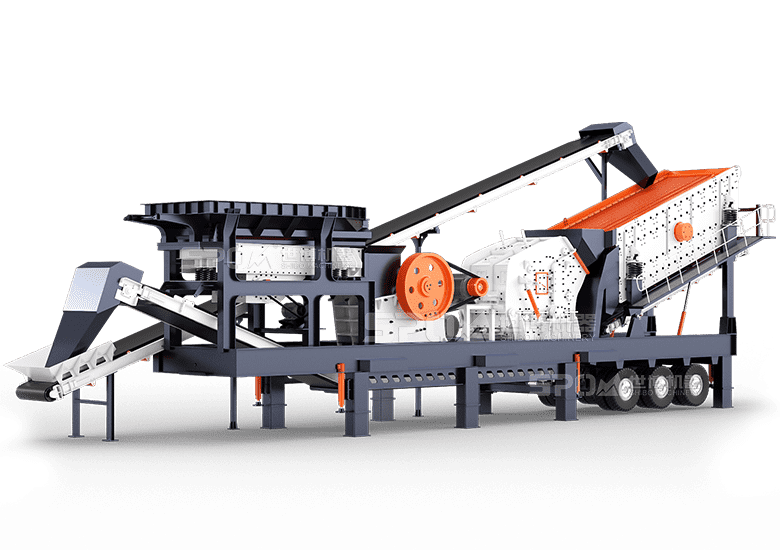

四组合移动破碎站

四组合移动破碎站是集粗碎、中碎、细碎于一体,无需其他设备即可独立完成作业,经济适用、简单 ,适用于中小产量生产规模。我公司根据客户进料粒度和出料粒度要求,提供一级破碎颚破,二级破碎配备有圆锥破和反击破共八款机型可供选择,客户可根据成品需求自主结合。
生产能力:15-163t/h

进料粒度:≤425mm

整备处理量:≤35-100t/h

适用物料:河卵石、石灰石、花岗岩、辉绿岩、玄武岩、安山石等。
24小时全国咨询热线

0371-67199558

免费获取报价

机动灵活,快速转场;投产更快,环保省心

四组合移动破碎站是集粗碎、中碎、细碎于一体,无需其他设备即可独立完成作业,经济适用、简单 ,适用于中小产量生产规模。我公司根据客户进料粒度和出料粒度要求,提供一级破碎颚破,二级破碎配备有圆锥破和反击破共八款机型可供选择,客户可根据成品需求自主结合。

性能特点

01

破碎机一体化

皮带机,振动筛,破碎机一体化的车载安装,可整车移动。

02

便于公路运输

转向牵引轴,便于公路运输及场地深入。

03

物料运输费用低

可直接开入原理生产场地、降低物料运输费用。

04

个性化需求

可适用主机切换、满足用户个性化需求。

工作原理

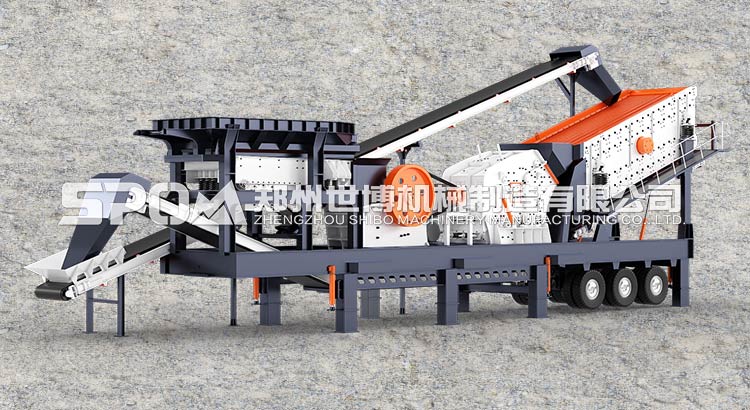

四组合移动破碎站

一种车身为8种机型通用,喂料单元互换系统、破碎单元互换系统和筛分单元互换系统只需再投资单机设备成本,短时间内,即可在同一车身上实现不同型号喂料单元、破碎单元和筛分单元互换系统,整机各系统之间的匹配,适应场合更广泛,破碎功能更强.

主要结构:主要有机架部分,偏心轴转动部分,破碎腔工作部分,保险装置,排料口调整装置等部分组成。

1、机架部分:由侧板、前箱组件、后箱焊件等组成。

2、偏心轴转动部分:主要由动颚、偏心轴、轴承、轴承座、皮带轮等组成。是传递动力的主要部分。

3、破碎腔工作部分:主要由定颚板、动颚板、侧衬板、护板等组成,是破碎物料的工作零件。

4、保险装置:由肘板、肘板座、弹簧、弹簧拉杆等组成,是破碎机在非正常情况下起保险作用的零件。

5、排料口调整装置:该装置用来调整排料口的大小尺寸,控制出料粒度。主要由调整固定斜块、调整滑动斜块、顶丝螺栓、滑块锁紧拉杆等组成。

技术参数

标准机型 配套设备 配套设备 外型尺寸(mm)
型号 进料粒度(mm) 处理能力(t/h)
S-E46-PF1007 3YZK1237 PE400×600 ≤350 30-50 12500 x 2500 x 4500
GZD650×2300 PF1007
S-E57-PF1010 3YZK1545 PE500×750 ≤425 50-100 13000 x 2500 x 4500
ZSW850×3000 PF1010
S-E69-PF1214 3YZK1848 PE600×900 ≤500 100-180 15800 x 2550 x 4500
ZSW9638 PF1214
S-E57-Q300 3YZK1545 PE500×750 ≤425 50-100 13000 x 2500 x 4500
ZSW850×3000 HP200
S-E69-Q400 3YZK1860 PE600X900 ≤500 100-180 15800 x 2550 x 4500
ZSW960 x 3800 HP300
