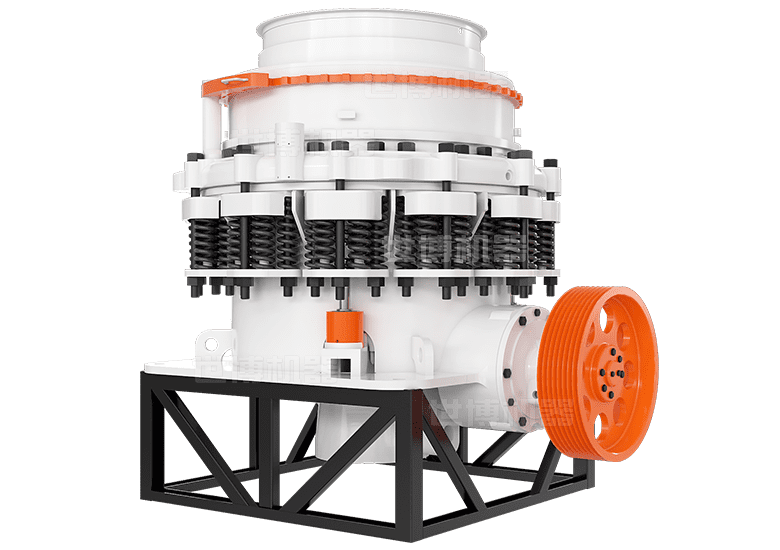

复合式圆锥破碎机

复合式圆锥破碎机是圆锥破碎机中拥有弹簧和液压缸的综合型圆锥破碎机,其性能技术已达到国外先进水平。高性能破碎腔与高破碎频率的结合,使要被破碎的物料细度程度更高,破碎产能比同类机型更高。
生产能力:45-1270t/h

进料粒度:≤369mm

电机功率:75-315KW

适用物料:花岗岩、石英石、石灰石、白云石、煤矸石、铁矿石、金矿石等。
24小时全国咨询热线

0371-67199558

免费获取报价

创新技术研发,成就稳定 性能

复合式圆锥破碎机是圆锥破碎机中拥有弹簧和液压缸的综合型圆锥破碎机,其性能技术已达到国外先进水平。高性能破碎腔与高破碎频率的结合,使要被破碎的物料细度程度更高,破碎产能比同类机型更高,同时也增强了物料粒子间的层压破碎作用,有效提高了物料破碎后的立体形状。复合式圆锥破碎机采用了液压清腔系统,使操作更易于自动化,减少停机时间,经优化设计后,使得无故障运行率超过95%,有效提高生产效率。CS系列圆锥破碎机有标准型和短头型,每种机型又配备多种腔型,可以适用于各种硬度物料的中碎和细碎作业需求,在大量实践应用显示,尤其是在用于中碎作业时性能更为突出。

粒型均匀 产量高

性能技术已达到国外先进水平,高性能破碎腔与高破碎频率的结合,使要被破碎的物料细度程度更高,破碎产能比同类机型更高

性能特点

01

多种腔型可供选择,应用范围广

复合式圆锥破碎机由标准型和短头型,每种机型均有粗、中、细、超细四种破碎腔型,可对中等硬度以上的物料进行破碎作业。

02

产量高,粒形均匀

采用了层压破碎原理和多破少磨的概念设计,使其比同类型机器产量更高,被破碎后的物料粒形更均匀。

03

故障低、停机少

通过液压保险、液压锁紧、液压调整、液压清腔等装置的使用让操作变得更自动化,设备采用了优化设计,在正常使用情况下,无故障运行率超过95%,大大提高了生产效率。

04

部件坚固耐用,运行可靠

复合式圆锥破碎机的机体均为铸造结构,在重载部位高应力点设置有加强筋,独立的稀油润滑系统和自动化控制使设备更加坚固耐用,运行可靠。

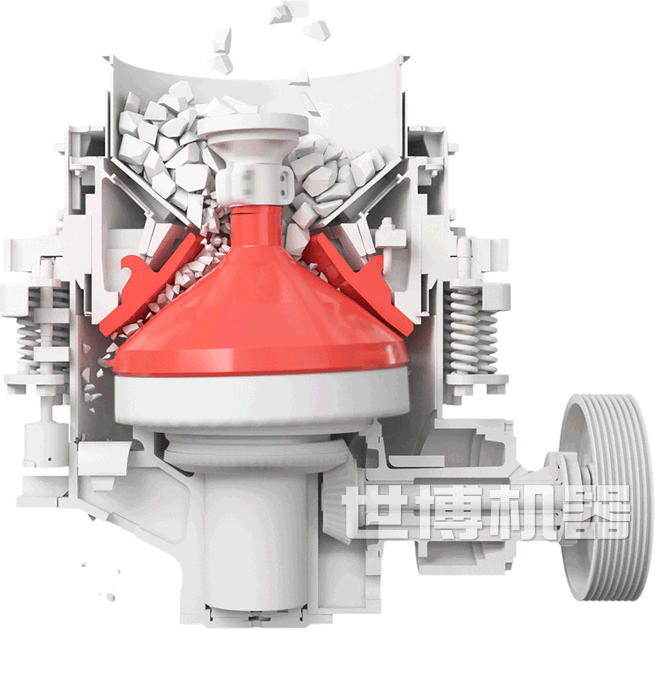

工作原理

复合式圆锥破碎机工作原理

复合式圆锥破碎机工作时由电动机通过三角皮带、传动轴、伞齿轮副带动偏心套旋转,动锥在偏心套的作用下做旋摆运动使动锥和定锥时而靠近、时而离开,矿石在破碎腔内不断受到冲击、挤压和弯曲后破碎,被破碎的矿石从出料口排出。

技术参数

型号 动锥直径(mm) 腔型 给料口尺寸(mm) 出料口尺寸(mm) 主轴转速(r/min) 电动机功率(kw) 产量(t/h) 外型尺寸(mm)
给料尺寸(mm) 开边口尺寸(mm)
CS75 910 细型
粗型
83
159
102
175
9-22
13-38
580 75 45-91
59-163
2821 × 1880 × 2164
CS110 1200 细型 127 131 9-31 485 110 63-188 2821 × 1974 × 2651
中型 156 156 13-38 100-200
粗型 178 191 19-51 141-308
CS160 1295 细型 109 137 13-31 485 160 109-181 2800 × 2342 × 2668
中型 188 210 16-38 132-253
粗型 216 241 19-51 172-349
CS220 1395 细型 155 173 25-65 485 220 180-285 3360 × 2650 × 3050
中型 188 198 22-50 215-330
粗型 230 245 19-45 230-570
CS250 1650 细型 188 209 16-38 485 250 181-327 3911 × 2870 × 3771
中型 213 241 22-51 528-417
粗型 241 268 25-64 299-635
CS315 2134 细型 253 278 19-38 435 315 281-726 4631 × 3251 × 4732
中型 303 334 25-51 608-998
粗型 334 369 31-64 789-1270
